Egy szárnyas kapu automatizálásánál könnyű abból kiindulni, hogy elegendő ismerni a kapu súlyát és szélességét, majd ezek alapján kiválasztani egy megfelelő teljesítményű motort. A valóságban azonban ennél jóval több tényező határozza meg, hogy egy automatika valóban megfelelő lesz-e. Az oszlop kialakítása, a forgáspont helyzete, a kapuszárny hossza, a kívánt nyitási szög és még a kapu burkoltsága is alapvetően befolyásolhatja a választást.
Különösen fontos kérdés, hogy lineáris vagy csuklókaros meghajtás kerüljön a kapura. Mindkét megoldás megbízható lehet, ha a megfelelő környezetben alkalmazzuk, rosszul megválasztva azonban már a telepítéskor problémák jelentkezhetnek. Éppen ezért a szárnyaskapu nyitó szettek és automatizálási kiegészítők kiválasztását mindig a meglévő kapu és a pillérek pontos felmérésével érdemes kezdeni.
Nemcsak a kapu mérete számít, hanem a forgáspont helyzete is

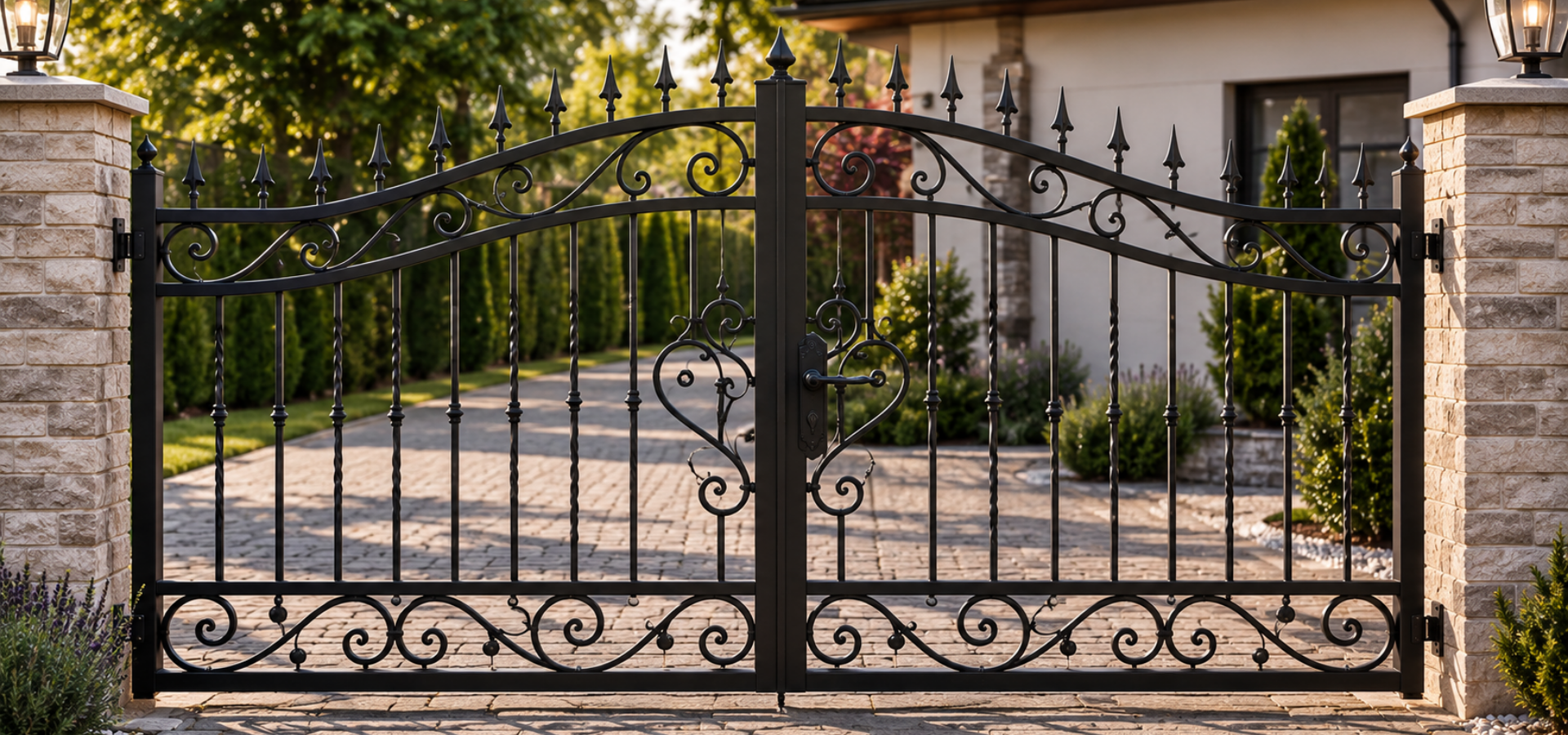

Egy kétszárnyú kapunál a motor feladata látszólag egyszerű: a kapuszárnyat a pántok körül elfordítva kell kinyitnia és bezárnia. Műszaki szempontból azonban nagyon nem mindegy, hol található ez a forgáspont az oszlophoz és a motor rögzítési pontjához képest.
Keskeny acéloszlopnál a kapupánt rendszerint viszonylag közel található az oszlop belső síkjához. Egy vastag tégla- vagy kőpillér esetében viszont a pánt jóval beljebb kerülhet. Ez a távolság alapvetően meghatározza a motor geometriáját, vagyis azt, hogy a meghajtás milyen erőkarral és milyen mozgástartományban képes dolgozni.
Ezért fordulhat elő, hogy ugyanaz a motor egy keskeny fémoszlopon tökéletesen működik, egy nagyméretű falazott pilléren viszont már nem szerelhető fel megfelelően. Nem feltétlenül a motor erejével van probléma, hanem egyszerűen nem megfelelő hozzá a rendelkezésre álló geometria.
Mikor ideális az orsós lineáris kapumotor?
Az orsós vagy lineáris motorok a családi házak szárnyaskapu-automatizálásának legelterjedtebb megoldásai közé tartoznak. A hosszúkás motorházban működő mechanika a rögzítési pontok közötti távolság változtatásával fordítja el a kapuszárnyat.
Ez a kialakítás különösen jól működik keskeny fém-, illetve megfelelő kialakítású beton- vagy falazott oszlopoknál, ahol a kapu forgáspontja nincs túl messze a motor pillérre kerülő rögzítési pontjától. Ilyen helyzetben a lineáris motor kompakt, esztétikus és mechanikailag egyszerű megoldást jelenthet.
Nagy előnye, hogy viszonylag kevés helyet foglal, ezért nem alakít ki nagyméretű mechanikát a kapu belső oldalán. Egy modern, letisztult szárnyas kapu esetében ez esztétikai szempontból sem elhanyagolható.
A lineáris motor kiválasztásánál azonban mindig ellenőrizni kell a gyártó által meghatározott szerelési méreteket. Néhány centiméter eltérés is jelentősen befolyásolhatja a kapu mozgását és az elérhető nyitási szöget.
Miért okozhat problémát egy vastag tégla- vagy kőpillér?
A falazott kerítések egyik gyakori sajátossága, hogy a kapuszárnyak masszív, akár több tíz centiméter széles pillérek között helyezkednek el. Ha a pánt a pillér belső síkjához képest mélyen helyezkedik el, a forgáspont és a motor lehetséges rögzítési helye közötti távolság jelentősen megnő.
Ilyenkor egy hagyományos lineáris motor felszerelése problémássá válhat. Előfordulhat, hogy a szükséges szerelési geometria egyszerűen nem alakítható ki, vagy a motor mozgástartománya nem teszi lehetővé a kívánt nyitási szög elérését.
Nem jó megoldás a motort erőltetetten olyan pozícióba szerelni, amelyet a gyártó nem ír elő. Egy rossz geometria miatt kedvezőtlen erőviszonyok alakulhatnak ki, romolhat a kapu mozgása, és a motor, a rögzítések vagy maga a kapuszerkezet is felesleges terhelést kaphat.
Vastag pilléreknél kerül előtérbe a csuklókaros motor
A csuklókaros meghajtás működése más elven alapul. A motorhoz kapcsolódó több részből álló kar a könyökhöz hasonlóan képes behajlani és kinyúlni, így nagyobb szabadságot biztosít a kapuszárny mozgatásához.
Ez különösen előnyös akkor, ha a kapu forgáspontja mélyen helyezkedik el egy vastag tégla-, beton- vagy kőpillérhez képest. A csuklókar képes áthidalni azt a geometriai távolságot, amely egy hagyományos lineáris motornál már problémát jelentene.
A csuklókaros motor ezért nem feltétlenül „erősebb” vagy magasabb kategóriájú megoldás. Egyszerűen más telepítési helyzetre készült. Ha a kapu és az oszlop geometriája ezt kívánja meg, sokkal természetesebb mozgást és megfelelőbb erőátvitelt biztosíthat.
Cserébe a kar mozgásához elegendő szabad területre van szükség a kapu belső oldalán, amit szintén figyelembe kell venni a tervezéskor.
A kapuszárny hossza legalább olyan fontos, mint a tömege
A motor kiválasztásakor gyakori hiba kizárólag kilogrammokban gondolkodni. Egy kapuszárny tömege természetesen alapvető adat, de az sem mindegy, milyen hosszú szerkezetről beszélünk.
A hosszabb kapuszárny nagyobb erőkart jelent. Ugyanaz a tömeg más terhelést eredményezhet egy rövid és egy hosszú kapuszárnynál, ezért a gyártók általában meghatározzák az adott motorhoz engedélyezett maximális szárnyhosszt és tömeget.
Ezeket az értékeket azonban nem célszerű egymástól függetlenül kezelni. Attól, hogy egy motor adatlapján szerepel például egy bizonyos maximális tömeg és maximális kapuszárnyhossz, még nem következik automatikusan, hogy a két határérték egyszerre is kihasználható. Mindig az adott modell gyártói méretezési előírásából kell kiindulni.
A teljesen zárt kapu egészen más terhelést kaphat a szélben
A motorválasztás egyik leginkább alábecsült szempontja a szélterhelés. Egy áttört kovácsoltvas kapun a levegő jelentős része át tud haladni, míg egy teljesen zárt lemez-, fa-, alumínium- vagy WPC-burkolatú szárny szinte vitorlaként viselkedhet.
Minél nagyobb az összefüggő zárt felület, annál nagyobb erőt fejthet ki rá az erős oldalszél. Egy széles, magas kapuszárnynál ez már komoly terhelést jelenthet a motor, a pántok és a teljes tartószerkezet számára.
Ezért egy zárt szárnyas kapu automatizálásánál nem érdemes a motor teljesítményét a határértékig kihasználni. Célszerű megfelelő teljesítménytartalékkal rendelkező típust választani, természetesen az adott gyártó méretezési előírásai alapján. A tartalék nem arra szolgál, hogy a motor egy rosszul beállított kaput erőből mozgasson, hanem arra, hogy normál használat közben ne folyamatosan a rendszer képességeinek felső határán dolgozzon.
A nagyobb motor nem javítja meg a rosszul működő kaput
Bármilyen meghajtás mellett döntünk, van egy alapvető szabály: automatizálás előtt a kapunak mechanikailag megfelelő állapotban kell lennie.
A szárnyaknak kézzel könnyen és egyenletesen kell mozogniuk. A pántok nem szorulhatnak, a kapu nem lóghat, és nyitás közben nem érhet hozzá a burkolathoz. A pilléreknek stabilnak kell lenniük, hiszen a motor működés közben ezeket is terheli.
Ha egy szárnyas kapu kézzel is nehezen nyitható, nem egy nagyobb teljesítményű motor felszerelése jelenti a megfelelő megoldást. Először a mechanikai problémát kell megszüntetni. Ellenkező esetben a nagyobb motor legfeljebb elfedi a hibát, miközben a pántokra, rögzítésekre és a kapuszerkezetre továbbra is indokolatlan terhelés jut.
A kívánt nyitási szöget is előre meg kell határozni
A legtöbb bejáratnál elegendő, ha a kapuszárny körülbelül derékszögig nyílik, de nem minden ingatlan ilyen egyszerű. Szűk utcáról történő behajtásnál vagy kedvezőtlenül elhelyezett gépkocsibejárónál nagyobb nyitási szögre lehet szükség ahhoz, hogy az autó kényelmesen be tudjon fordulni.
Ezt még a motor kiválasztása előtt érdemes meghatározni, mert az elérhető nyitási szöget a meghajtás típusa mellett a kapupánt és a motor rögzítési pontjainak helyzete is befolyásolja.
Nem elegendő tehát azt ellenőrizni, hogy fizikailag felfér-e a motor az oszlopra. A teljes mozgási geometriát kell megvizsgálni. Ha a kívánt nyitási szög az adott szerelési méretekkel nem érhető el, más motortípusra vagy eltérő rögzítési kialakításra lehet szükség.
A megfelelő szárnyaskapu-motor kiválasztása pontos felméréssel kezdődik
A szárnyas kapu automatizálásánál nincs minden helyzetre univerzálisan megfelelő motor. Keskeny oszlopok és kedvező forgáspont esetén egy orsós lineáris meghajtás egyszerű, stabil és esztétikus választás lehet. Vastag falazott pilléreknél és mélyebben elhelyezkedő forgáspontnál viszont gyakran a csuklókaros rendszer biztosít megfelelőbb mozgási geometriát.
A döntéshez ezért együtt kell vizsgálni a pillér méreteit, a pánt helyzetét, a kapuszárny hosszát és tömegét, a burkoltságot, a várható szélterhelést és a szükséges nyitási szöget. Csak ezek ismeretében érdemes kiválasztani a megfelelő szárnyaskapu nyitó szettek és automatizálási kiegészítők közül azt a rendszert, amely valóban az adott bejárathoz készült.
A jól méretezett automatika nemcsak kényelmesebbé teszi a mindennapi használatot. Megfelelő telepítési geometriával és jó állapotú kapuszerkezettel a motor kisebb felesleges terhelés mellett dolgozhat, ami a megbízható és hosszú távú működés egyik legfontosabb feltétele.
